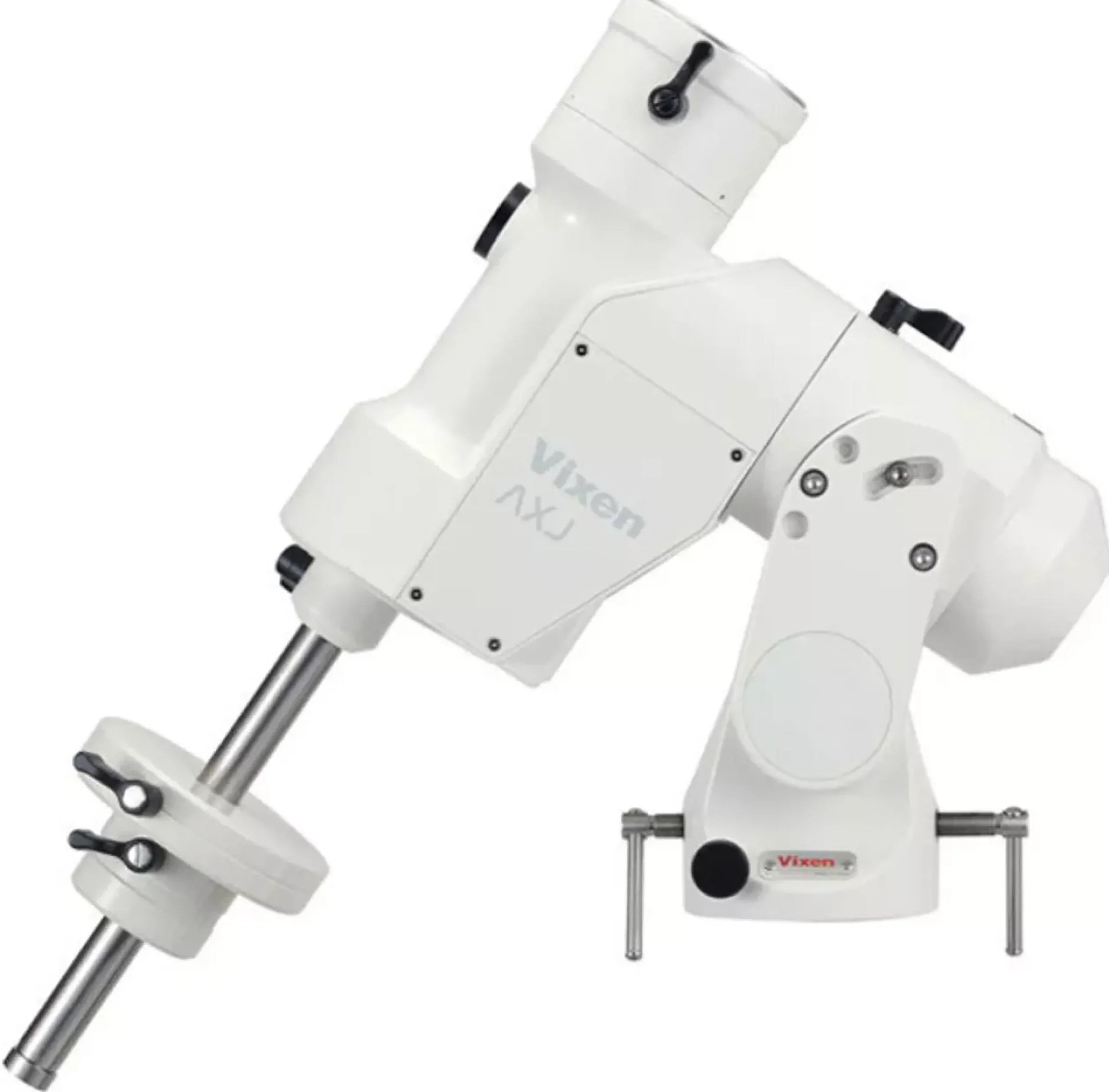

Bresser Montierungen>Vixen AXJ GoTo-Montierung mit STAR BOOK TEN Steuerung

Die AXJ Montierung wurde als Gegenstück zur AXD2 Äquatorialmontierung entwickelt. Sie überzeugt mit ausgezeichneter Robustheit und Präzision . Dabei ist sie trotz ihrer hohen Tragkraft von 22 kg mit 17,4 kg Eigengewicht auch noch gut transportabel.
Für die Langzeit-Astrofotografie ohne Autoguiding-System können Sie die Nachführgenauigkeit mit optional erhältlichen Encodern auf 0,5 Bogensekunden erhöhen.

Die AXJ Montierung im Detail

Nachführgenauigkeit
+/- 4,0 Bogensekunden mit VPEC
Gewöhnlich werden periodische Fehler an Montierungen gemessen und durch den Benutzer korrigiert. Während das vorherige STAR BOOK diese Einstellung nicht dauerhaft gespeichert hat, müssen Sie sich mit dem STAR BOOK TEN darüber nun keine Gedanken mehr machen. Der periodische Fehler der Montierung wurde in der Fabrik gemessen (12 Punkte insgesamt pro 30 Grad Schneckenrad) und vor der Auslieferung beseitigt. Man nennt diese Funktion VPEC und sie funktioniert automatisch, sobald Sie die Montierung benutzen. Damit erreichen Sie eine Genauigkeit von +/- 4,0 Bogensekunden. Indem Sie Ihren selbst aufgezeichneten periodischen Fehler abspeichern, können Sie die Tracking-Genauigkeit weiter erhöhen.
VPEC (Vixen Periodic Error Correction)
Die periodische Bewegung jeder einzelnen AXJ Montierung wird in Vixens japanischer Fabrik während des Montageprozesses gemessen. Dafür werden 12 Punkte (30 Grad) des Schneckenrads mit einem hochauflösenden periodischen Messgerät überprüft. Dann wird der aus den gewonnenen PEC-Daten ermittelte Korrekturwert im internen Speicher der AXJ Montierung abgespeichert. Man nennt diese Funktion VPEC. Der VPEC arbeitet automatisch, wenn der Benutzer die AXJ Montierung einschaltet. Sie erreicht so eine Genauigkeit von +/- 4,0 Bogensekunden. Zudem können Sie die Tracking-Genauigkeit weiter erhöhen, indem Sie Ihre eigenen PEC-Korrekturen vornehmen.

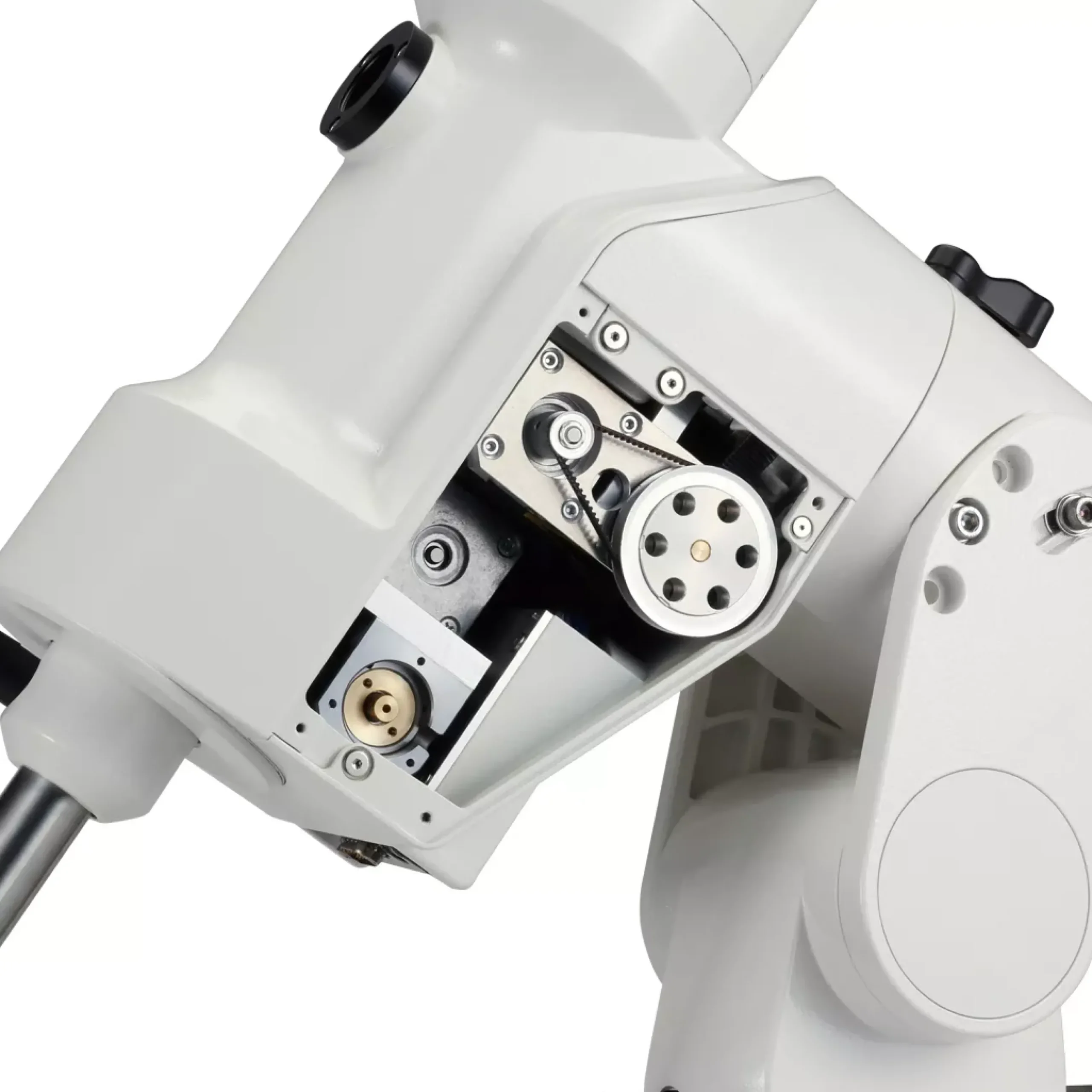

Geräuscharmes Riemenantriebssystem mit minimalem Spiel
Vixen verwendet bei der AXJ Montierung ein neues “Belt-Drive-System“. Der Antrieb mit “Zahnrad“ wurde durch einen mit “Zahnriemen“ ersetzt. Die Montierung punktet dadurch mit einer schnelleren Reaktionszeit und geringerem Spiel. Zudem sinkt der Geräuschpegel durch den Riemenantrieb.
14 Kugellager
Die beweglichen Teile der AXJ Montierung sind mit insgesamt 14 Lagern versehen. Diese Lager werden effektiv sowohl für die RA- und DEC-Achse als auch für die Lagerwelle für das Schneckengetriebe verwendet.

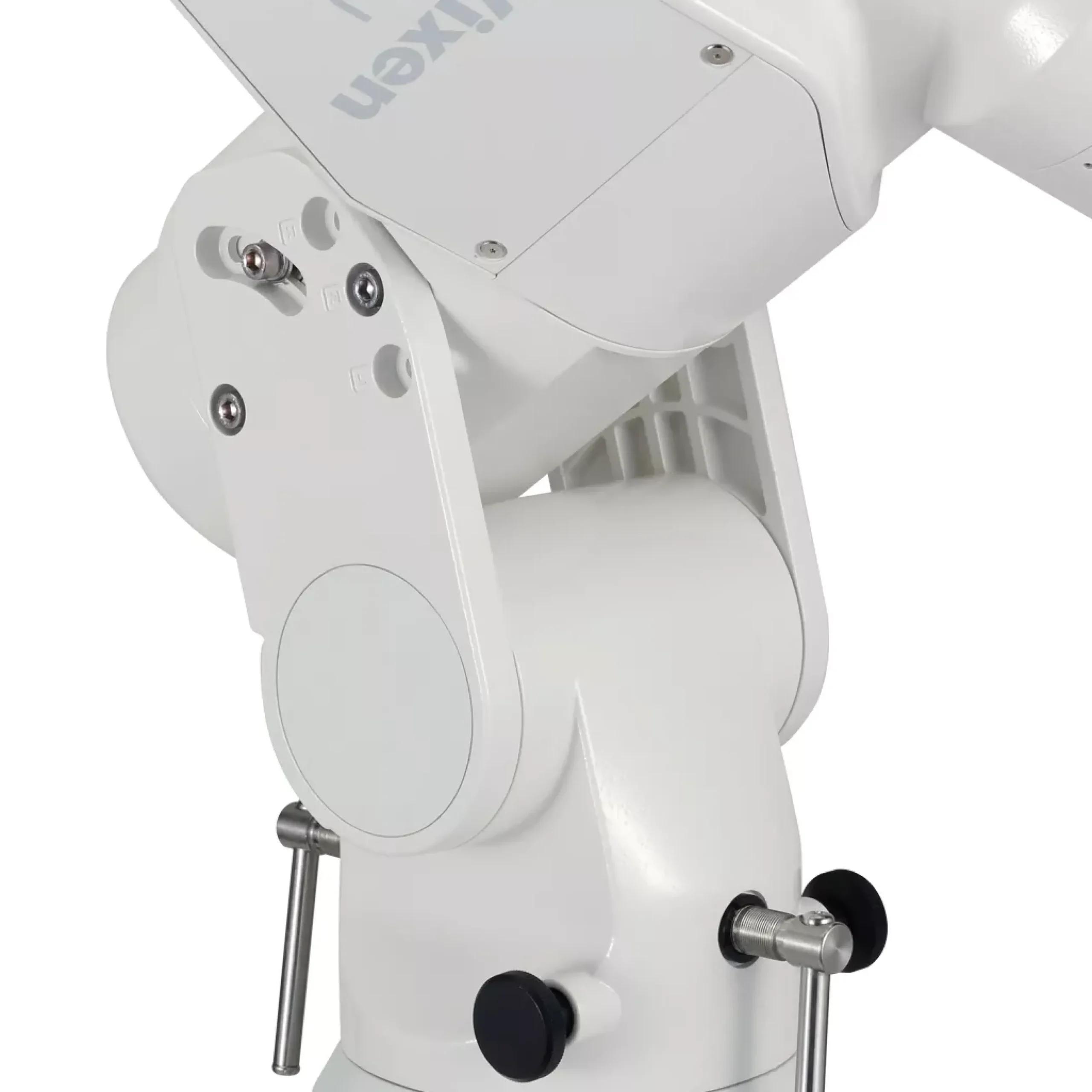

Polhöheneinstellung (Variable Fork Fix Type)
Die Breiteneinstellung der AXJ Montierung erfolgt zwischen 0 und 70 Grad – aufgeteilt in 3 Zonen (High, Middle und Low Altitude) und einstellbar +/- 15 Grad pro Zone.
Die Höhenskala ist in 5-Grad-Schritte aufgeteilt. Für die Feineinstellung stehen zwei große Klemmschrauben zur Verfügung (ca. 0,7 Grad pro Umdrehung).

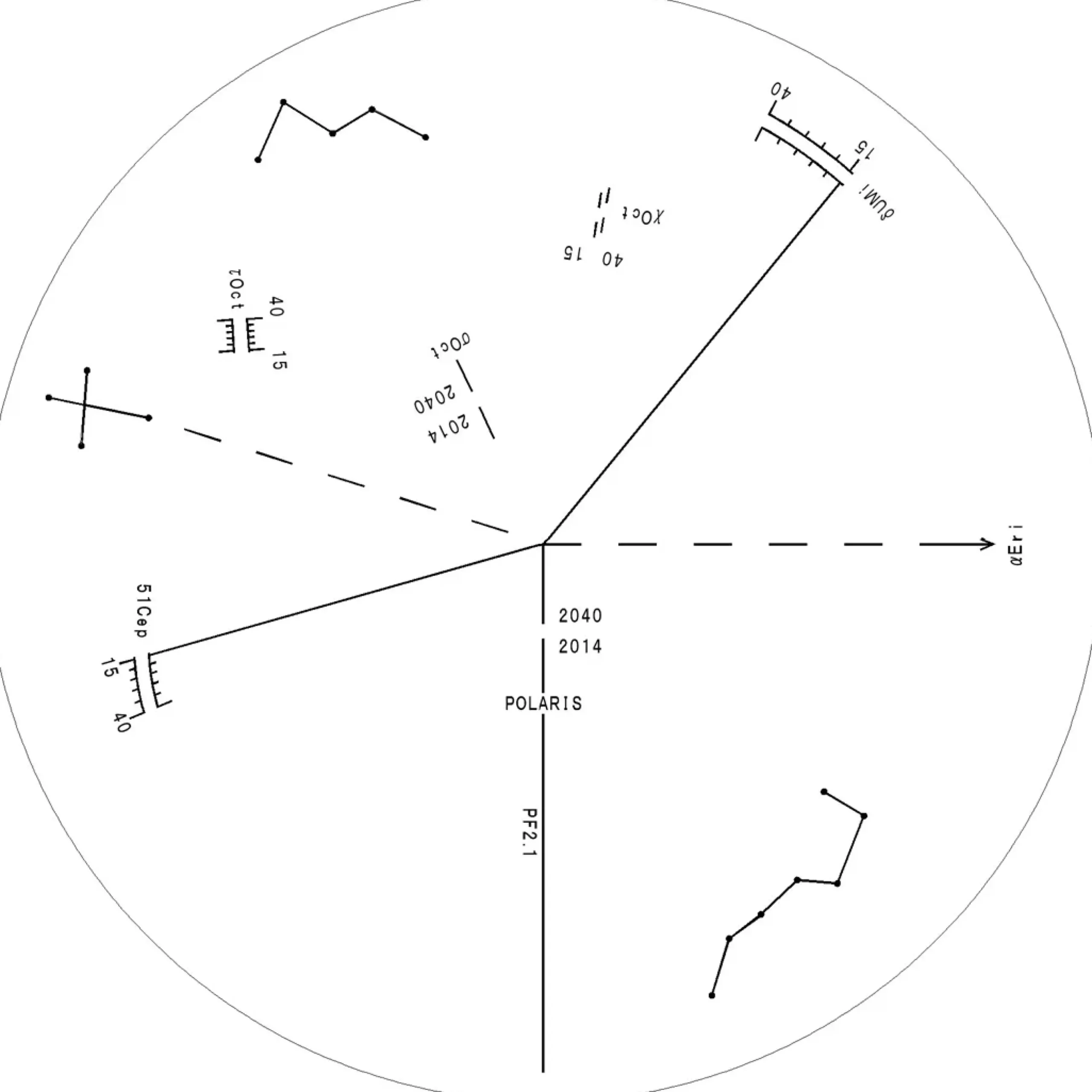

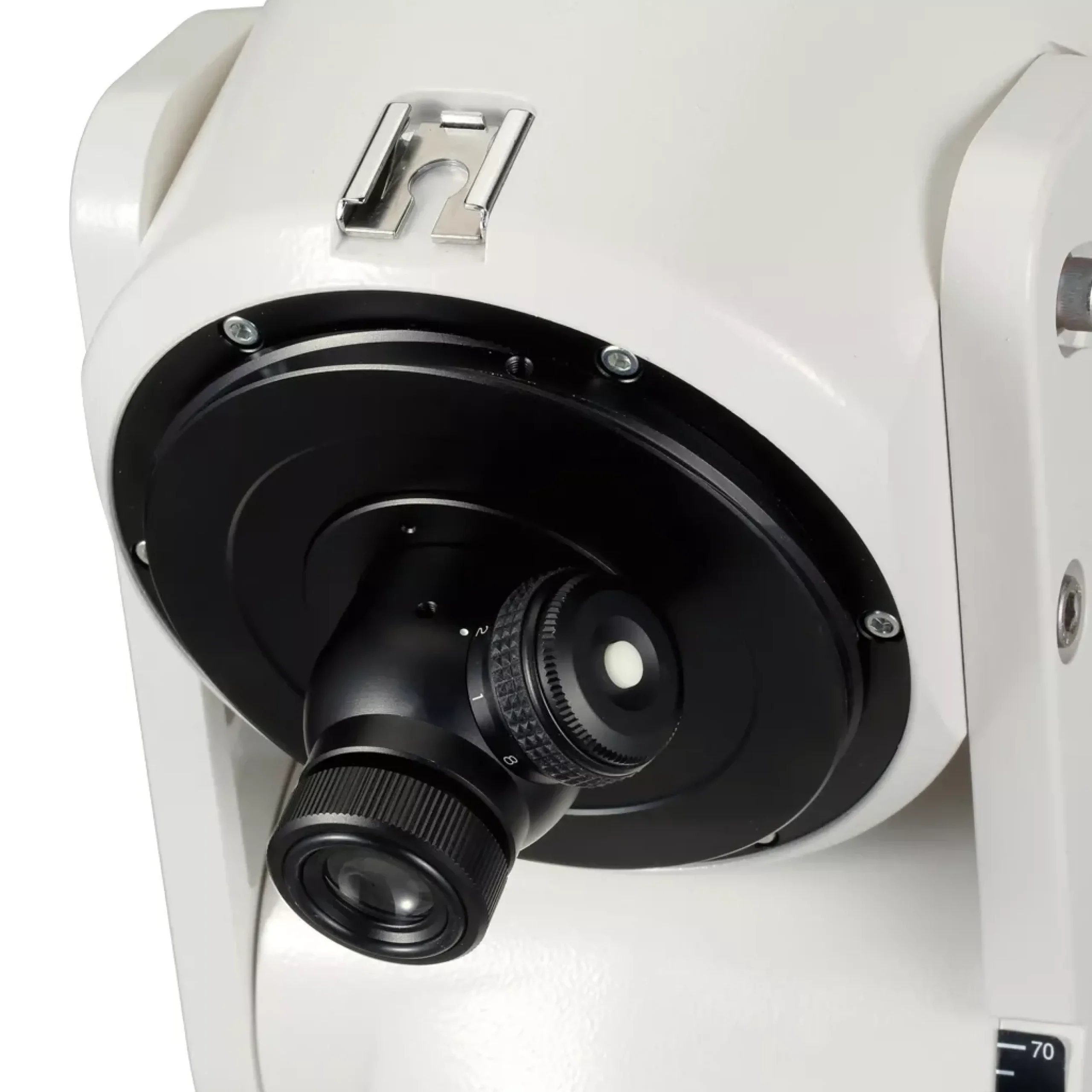

Polsucherfernrohr mit Referenzstern-Einstellung
Der 6×20-Polsucher ist bereits vorinstalliert. Damit können Sie die Polausrichtung (sowohl für die nördliche als auch für die südliche Hemisphäre) einstellen. Dafür bietet der Polsucher ein variables Leuchtabsehen mit automatischer Abschaltfunktion. Die Helligkeit ist in 8 Stufen einstellbar, sodass Sie sie an Ihre individuellen Bedürfnisse anpassen können.
Das Sichtfeld beträgt 8 Grad und mit dem 3-Sterne-Ausrichtungssystem liegt die Einstellgenauigkeit bei unter 3 Bogenminuten. Durch die Betätigung des Druckknopfes leuchtet die Dunkelfeldbeleuchtung (rote LED) auf. Da das Fadenkreuz selbst rot leuchtet, erkennen Sie immer noch Sterne im Hintergrund des Fadenkreuzes, um diese Deckungsgleich zu bekommen. Die Beleuchtung schaltet sich automatisch nach einigen Minuten ab, um die Batterien zu schonen.
Der Montierungskopf
Der Montagekopf der AXJ Montierung besteht aus einer eloxierten Aluminiumplatte, die kratzbeständig ist. Er ist mit Gewindebohrungen (M8 x8, 5/16 Zoll x4) versehen, damit Sie auch Montagen anderer Hersteller anbringen können.
ACHTUNG: Für die Montage von Vixen Standard-Schwalbenschwanzschienen ist zusätzlich der Adapter X000266 erforderlich.
Fotografische Tragkraft
Mit dem neu entwickelten EQ-Design hat die AXJ Montierung die Ladekapazität erhöht, um eine fotografische Nutzlast von 22 kg zu erzielen. Da die Motoren, Schneckenwelle und Schneckenrad im unteren Teil der Montierung angeordnet sind, benötigen Sie weniger Gegengewichte als bei herkömmlichen Montierungen.
2 Lagersätze (4 Stück) werden für die Welle der RA-Achse genutzt.

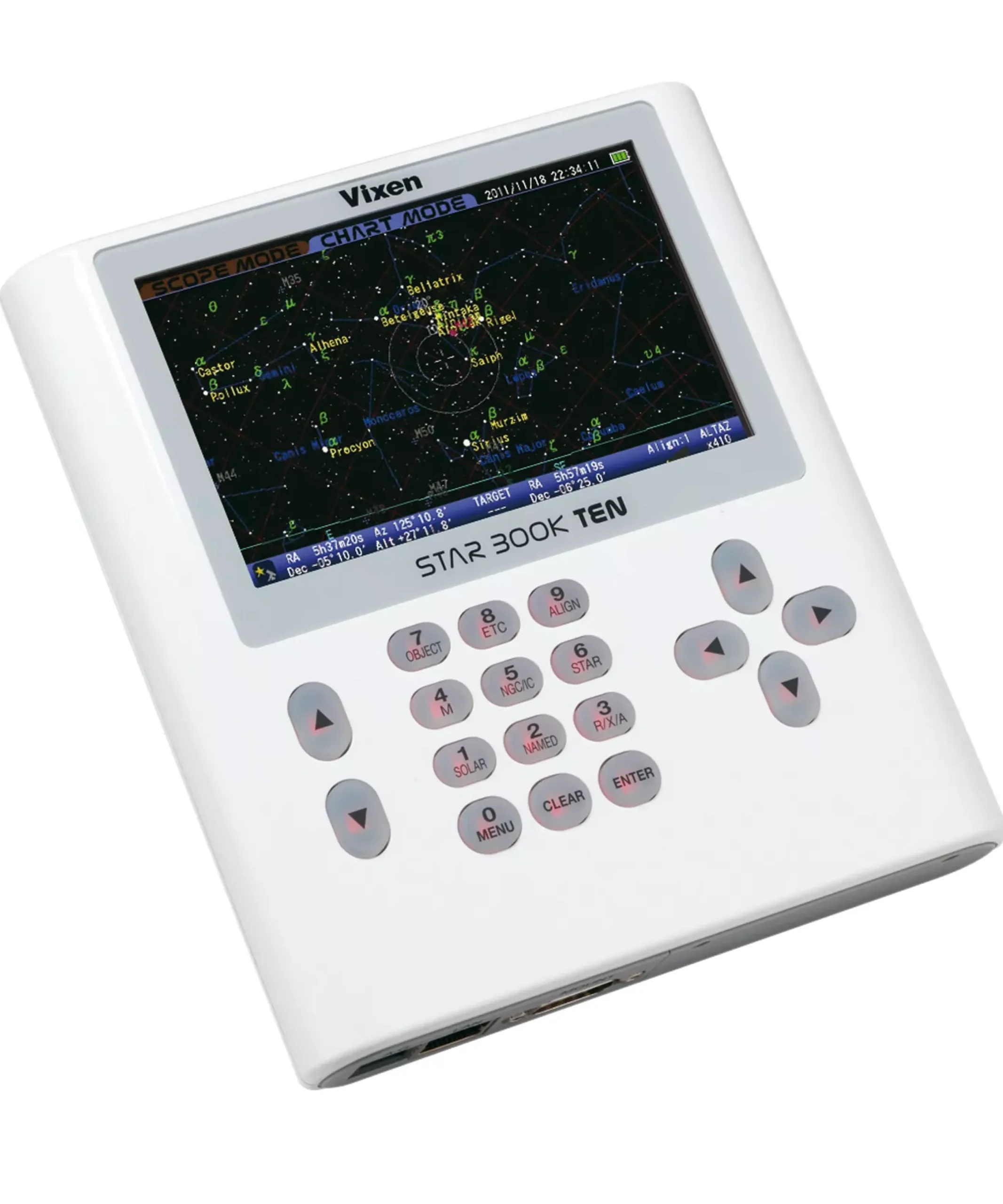

STAR BOOK TEN Steuerung
Die STAR BOOK TEN Steuerung ist eine moderne Steuerung mit hochauflösendem Farbmonitor. Sie enthält mehr als 272.000 Himmelsobjekte, darunter etwa 260.000 Sterne aus dem SAO-Katalog, 109 Messier-Objekte, 7.840 NGC-Objekte und 5.380 IC-Objekte sowie Sonne, Mond und Planeten. Die Objekte können mit dem allgemeinen Namen aufgerufen und Informationen wie eigene Aufnahmen und Daten separat angepasst werden.

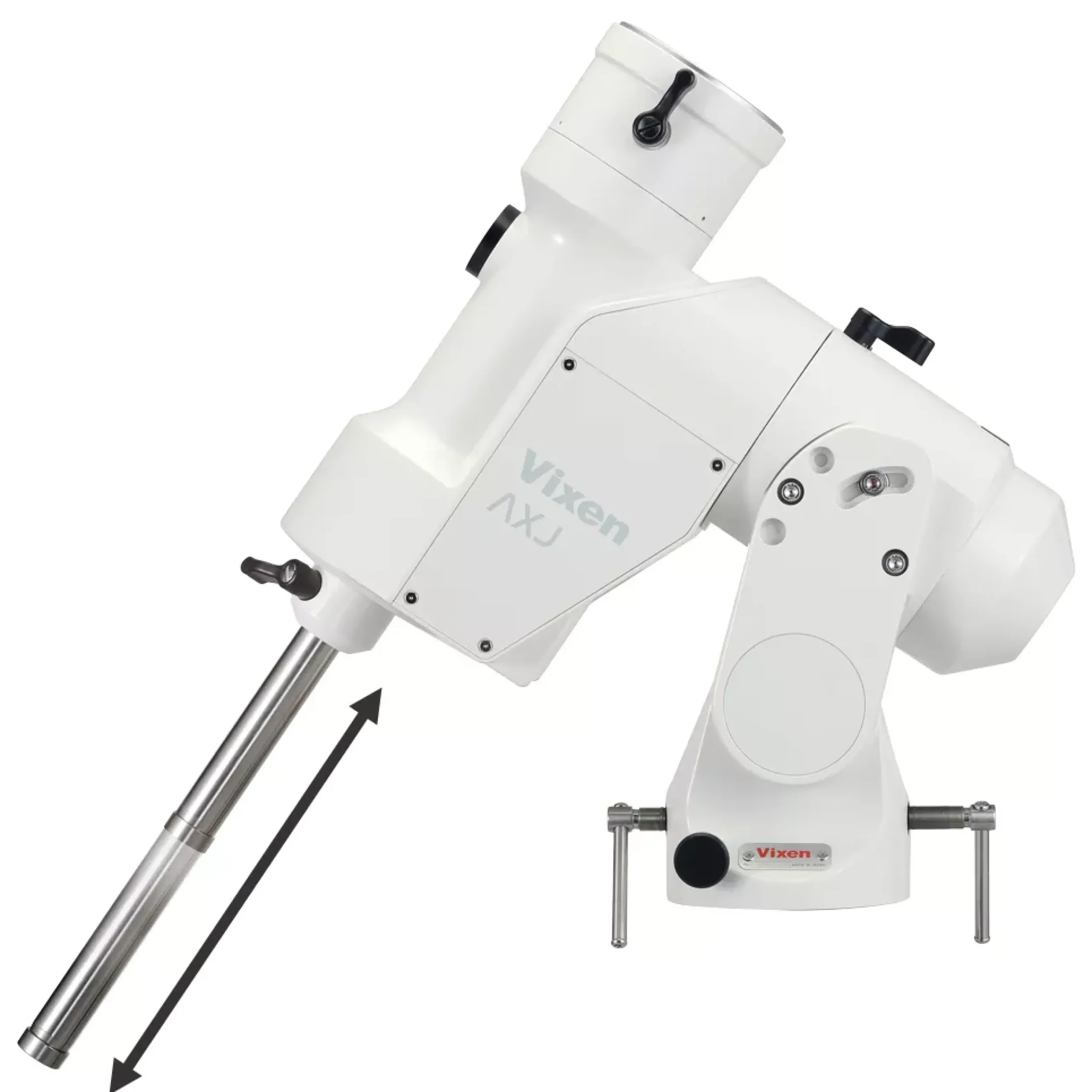

Einfahrbare Gegengewichtsstange
Die 25 mm dicke einziehbare Gegengewichtsstange besteht aus rostfreiem Stahl und ist mit dem Gegengewicht der AXD2 Montierung kompatibel. Sie wird im Inneren der Montierung verstaut.
OPTIONALE Encoder nachrüstbar
Die optional erhältlichen Encoder erhöhen die Nachführgenauigkeit auf unter 0,5 Bogensekunden und ermöglichen die Live-Einstellung der Objekte per Hand über den Monitor der STAR BOOK TEN Steuerung.
Breitengradeinstellung
Der Breitengrad ist zwischen 0 und 70 Grad einstellbar (unterteilt in 3 Zonen und einstellbar +/- 15 Grad pro Zone, für hohe, mittlere und niedrige Breiten).

Die AXJ Montierung kann mit einem Adapter auch an AXD-TR102 Stativen verwendet werden.

Die STAR BOOK TEN Steuerung im Detail

Großer LCD-Farbmonitor
Der LCD-Monitor des STAR BOOK TEN bietet ein 5“-TFT-LC-Farbdisplay mit hoher WVGA-Auflösung (800×480 Pixel, 65.535 Farben).
Mondkarten-Funktion
Die neueste Version der STAR BOOK TEN Firmware enthält eine Mondkarten-Funktion. Damit schauen Sie sich ganz einfach eine Karte des sichtbaren Teils des Mondes auf dem Bildschirm an. Alle wichtigen Sehenswürdigkeiten auf der Mondoberfläche sind optisch hervorgehoben und für die GoTo-Funktion auswählbar.
Nachtmodus mit roter Beleuchtung
Bei astronomischen Beobachtungen in der Nacht passen sich die Augen an die Dunkelheit an. Helles, weißes Licht reduziert diese Dunkeladaption der Augen, sodass der Beobachter weniger vom Nachthimmel sieht. Darum kann das Display des STAR BOOK TEN auf rote Hintergrundbeleuchtung umgestellt werden. Denn rotes Licht beeinträchtigt die Dunkeladaption weniger als weißes.
Beleuchtete Tasten
Alle Befehls- und Richtungstasten sind rot beleuchtet, damit Sie auch im Dunkeln den Überblick behalten. Bei Bedarf lässt sich die Beleuchtung der Tasten ausschalten.
Schnelle CPU
STAR BOOK TEN bietet eine CPU mit 324-MHz-Taktfrequenz, die etwa 5-mal so schnell ist wie die CPU des alten STAR BOOK. Dadurch wird die Sternkarte schneller geladen und der Bildschirm wirkt lebendiger.
Benutzerfreundliches Menü

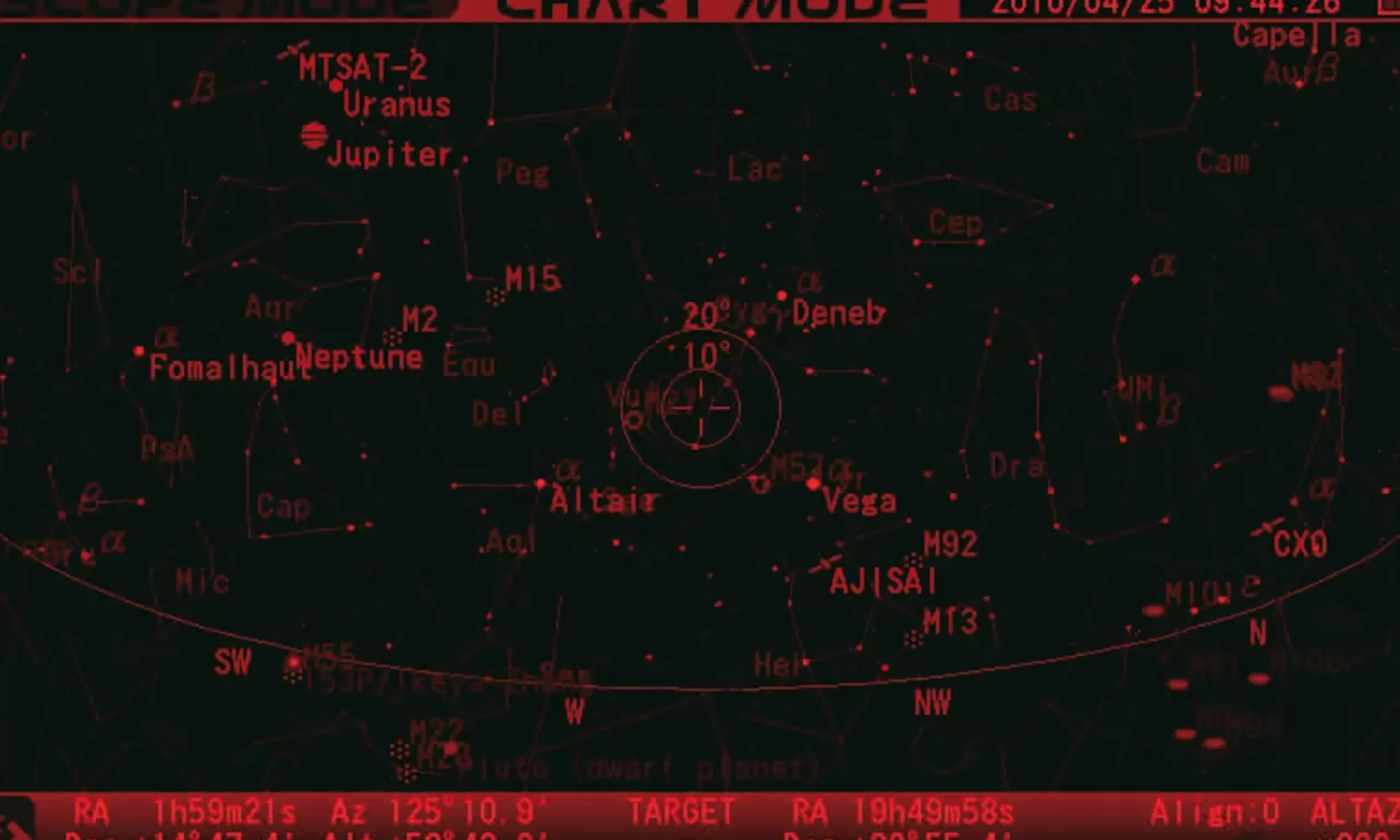

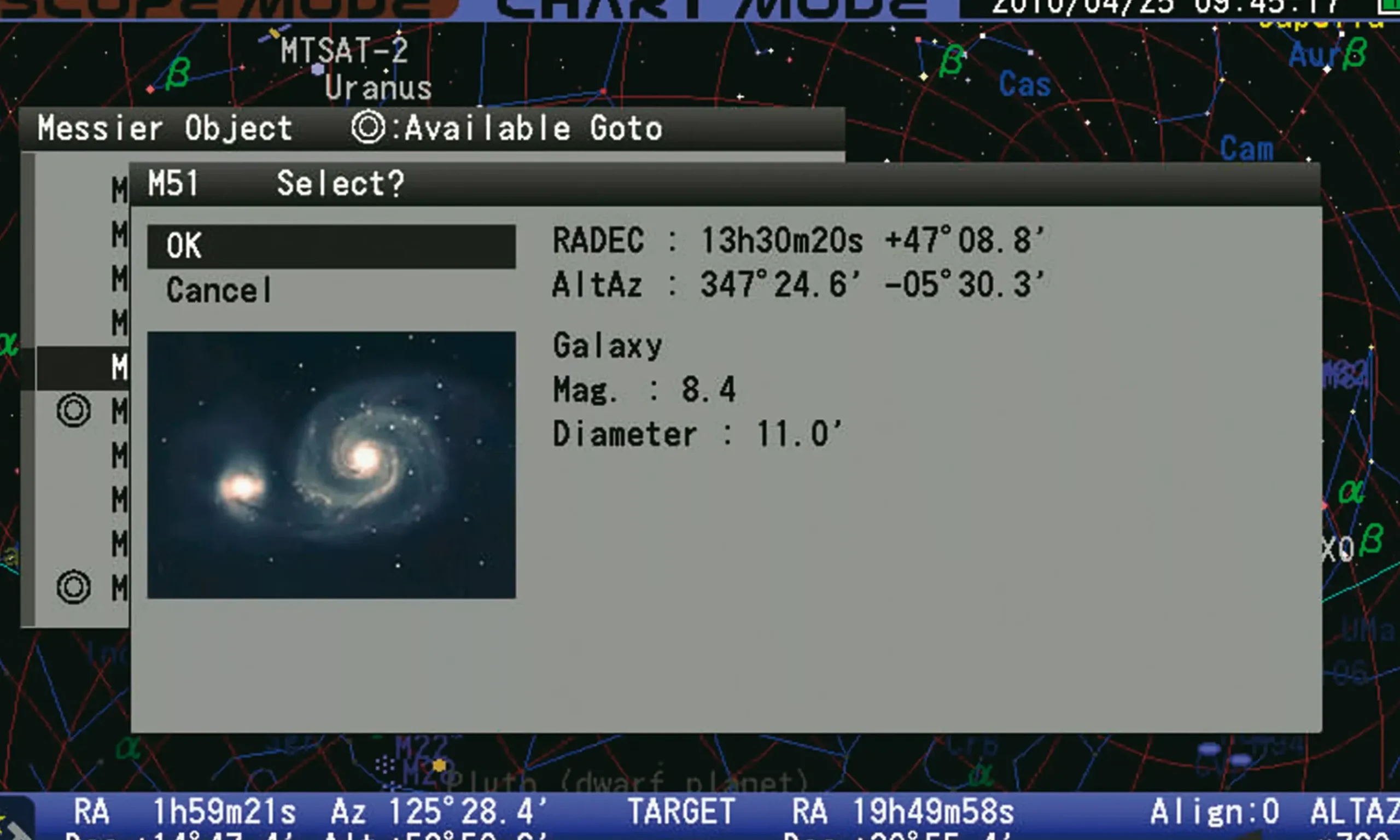

Beim STAR BOOK TEN können Sie Himmelskörper sowohl im Scope- als auch im Chart-Modus aufrufen. Darüber hinaus wählen Sie Ihre Objekte durch scrollen der Sternkarte im Chart-Modus.
Häufig verwendete Menüs können Sie an jeder der zehn Tasten wiederfinden. So rufen Sie die wichtigsten Funktionen schnell und einfach direkt per Knopfdruck auf.
Objekt-Datenbank
Das STAR BOOK TEN enthält mehr als 272.000 Himmelsobjekte, darunter 258.977 Sterne aus dem SAO-Sterne-Katalog, 109 Messier-Objekte, 7.840 NGC-Objekte und 5.386 IC-Objekte, die Sonne, den Mond und die Planeten unseres Sonnensystems. Rufen Sie die Objekte einfach anhand ihrer gebräuchlichen Namen auf.
P-PEC-Funktion
Sie können eine periodische Fehlerkorrektur vornehmen, um die Nachführgenauigkeit der Montierung zu verbessern. Diese Einstellung wird gespeichert und steht so bei der nächsten Verwendung des Geräts wieder zur Verfügung.
Auf der Jagd nach Satelliten
Die Bahnelemente eines Satelliten können Sie direkt über die LAN-Verbindung eines PCs in das STAR BOOK TEN eingeben. So lassen sich bis zu 10 Satelliten in Ihrem Gerät speichern.
Kometen-Jagd
Die Bahnelemente eines Kometen können Sie direkt über die LAN-Verbindung eines PCs in das STAR BOOK TEN eingeben. Auf diese Weise lassen sich bis zu 10 Kometen in Ihrem Gerät speichern.
Benutzerdefinierte Objekte
Neben den bereits angelegten über 272.000 Objekten können Sie weitere interessante Himmelsobjekte, die Sie beobachten oder fotografieren möchten, auf Ihrer STAR BOOK TEN abspeichern. Dafür geben Sie die Positionsdaten von bis zu 10 Objekten direkt auf der STAR BOOK TEN oder über die LAN-Verbindung eines PCs ein.
Verschiedene Nachführgeschwindigkeiten
Passen Sie die Geschwindigkeit an das Objekt an, das Sie beobachten möchten. So können die Bewegungen von Sonne, Mond, Planeten oder Kometen unterschiedlich schnell nachgeführt werden.
Erweiterter Alignment-Algorithmus
Um die Montierung genau auszurichten, fahren Sie einfach 2 Sterne mit einem Abstand von mindestens 10 Grad nacheinander an und speichern ihre Positionen. Insgesamt können Sie die Daten von bis zu 20 Sternen auf der STAR BOOK TEN Steuerung eingeben. Je mehr Sterne Sie abspeichern, desto genauer gelingt die Positionierung der Montierung. Bei mehr als 20 Sternen werden bereits vorhandene Positionsdaten wieder gelöscht.
Der Speicher
Die STAR BOOK TEN Steuerung ist mit einem großen Backup-Speicher ausgestattet, auf dem Ihre Informationen gesichert werden. Dadurch können Sie das Gerät ausschalten, um die Batterien zu schonen. Und wenn die Montierung ihre Arbeit wieder aufnimmt, stehen Ihre Daten wieder zur Verfügung.
Atmosphärische Refraktion
Diese Option ermöglicht es Ihnen, die atmosphärische Refraktion auf die Himmelsobjekte in der Nähe des Horizonts zu kompensieren oder zu vermindern.
Cross Over Meridian
Die Montierung bietet eine Sicherheitsfunktion, die den optischen Tubus in die entgegengesetzte Richtung dreht, wenn das Beobachtungsobjekt zu seiner höchsten Stellung kommt. So kann die Optik nicht an der Montierung anschlagen. Sie können diese Funktion jedoch frei wählen oder abschalten, wenn Sie mit Ihrer Ausrüstung fotografieren möchten.

EIGENSCHAFTEN

• +/- 4,0 Bogensekunden mit VPEC
• VPEC (Vixen Periodic Error Correction)
• Riemenantriebssystem (verhindert Spiel und senkt den Geräuschpegel)
• 14 Kugellager und leistungsstarke Schrittmotoren
• 22 kg Tragkraft (fotografisch) ohne Gegengewicht
• Polhöheneinstellung (Variable Fork Fix Type)
• Polsucherfernrohr mit Referenzstern-Einstellung
• STAR BOOK TEN Steuerung mit Autoguider-Anschluss
• Hochauflösender Farbmonitor
• Integriertes Sternkartenprogramm
• Über 272.000 Himmelsobjekte im Speicher
• Einfahrbare Gegengewichtsstange
• Made in Japan

LIEFERUMFANG

• AXJ Montierung
• STAR BOOK TEN Steuerung
• 2 Gegengewichte: 3,7 und 1,5 kg
• Montagewerkzeug
• 12-V-Zigarettenanzünderstecker
